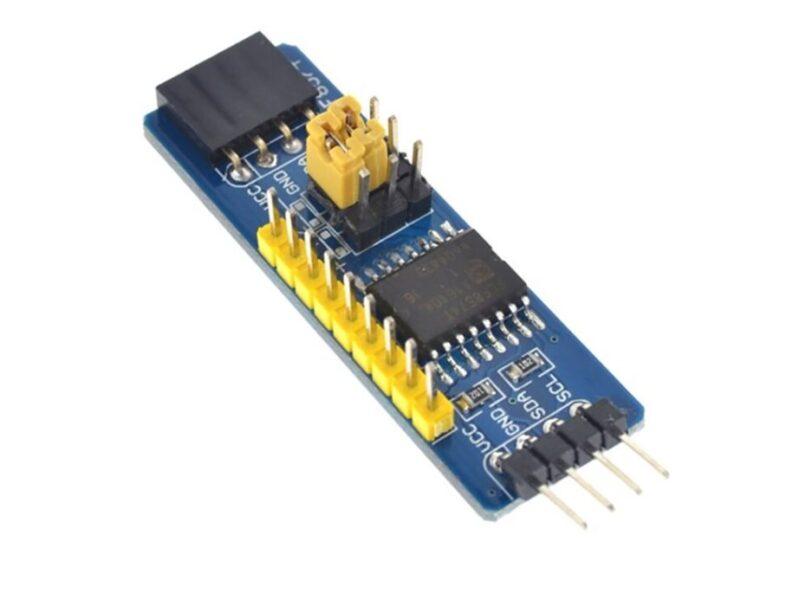

Rozšiřující deska PCF8574 I/O Expander I2C-Bus

Expander umožňuje rozšířit IO rozhraní mikrokontrolérů o 8 IO portů, komunikace expanderu s mikrokontrolérem probíhá přes I2C sběrnici.

Zařízení umožňuje měnit I2C adresu pomocí propojek na PCB, lze nastavit až 8 různých I2C adres.

Další I2C expander – zařízení lze připojit sériově na I2C sběrnici přes výstupní konektor.
Specifikace:
Integrovaný obvod: PCF8574
Napájecí napětí: 2,5 až 6 VDC
Maximální proud: do 100 mA
Počet IO portů: 8
Napěťová logika: 3,3 i 5 VDC
Maximální vstupní proud IO: 20 mA
Maximální výstupní proud IO: 25 mA
Výstupní interrupt signál (open-drain)
Nastavitelná I2C adresa: 8 kombinací
Balíček obsahuje jednu rozšiřující desku (expander).
