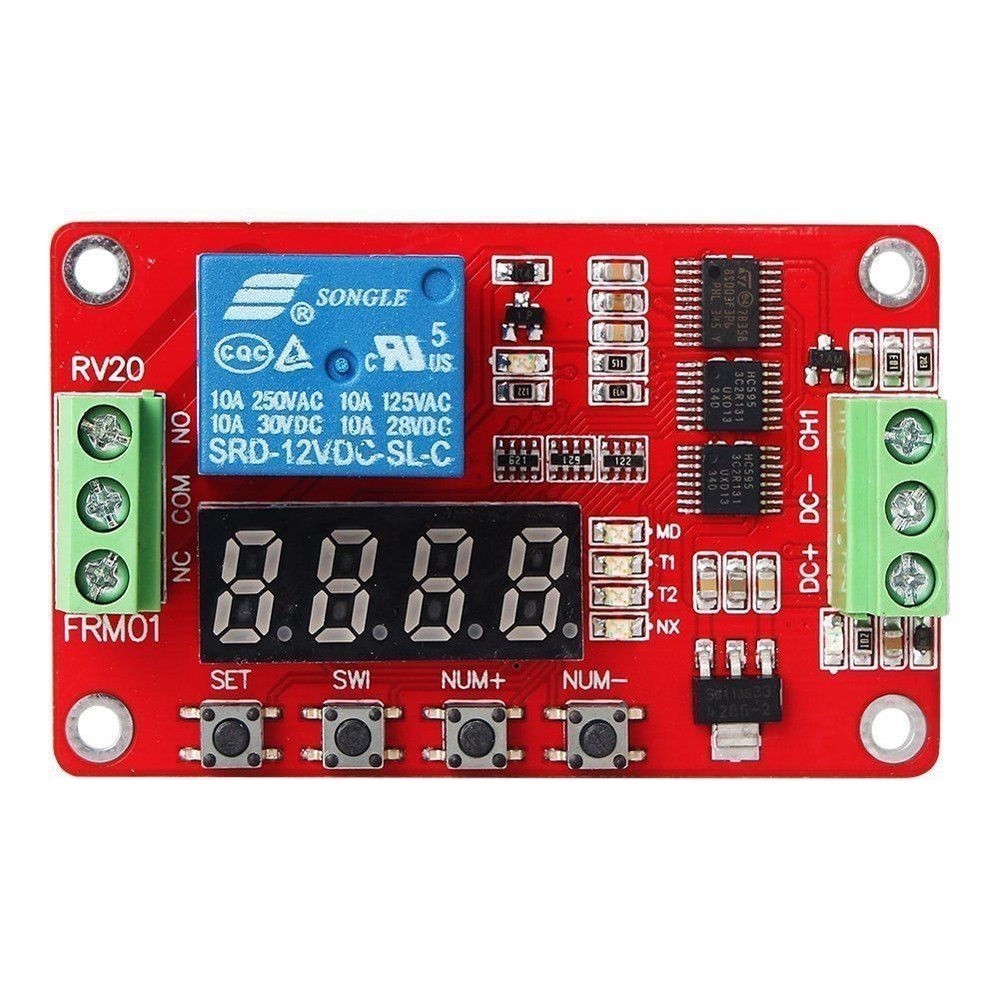

Modul časového zpoždění s relé a LED displejem DC 12V

Tento modul je vhodný pro spínání za pomoci nastavení časového odpočtu.
Specifikace svorkovic:
– DC+ -> napájecí napětí relé = +12 V
– DC- -> napájecí napětí relé = GND
– CH1 -> detekce vstupu = signál sepnutí
– NC -> spínací kontakt relé = aktivní při přivedení napětí na cívku relé => sepnuté relé
– COM -> přívod spínaného napájení = zde připojíme napětí, které chceme spínat
– NO -> rozpínací kontakt relé = aktivní při odpojení napětí na cívku relé => rozepnuté relé
Informace:
Relé: 49 VAC 5 A, 30 VDC 5 A
– možnost výběru z 8 nastavených funkcí za pomocí tlačítek na desce (možnost uložit)
– minimální nastavený čas je 1 sekunda
– rozměry: 66x40x1.5mm
Nastavení:
1) Odpojení po nastaveném čase: po přivedení napájení; čas zpoždění T1 dosáhne a relé rozepne(T1 nastavitelná od 0 do 270 hodin)
2) Odpojení po nastaveném čase: když se relé rozepne, dosáhne čas zpoždění T1 a relé sepne (T1 je nastavitelná od 0 do 270 hodin)
3) Režim cyklu 1: po zapnutí relé nesepne. Když T1 doběhne, relé se rozepne. Když T2 dosáhne, sepne relé. A cyklus pokračuje (T1 a T2 lze nastavit od 0 sekundy do 270 hodin)
4) Režim cyklu 2: po zapnutí relé sepne. Když T1 doběhne, relé se sepne; když T2 doběhne, relé rozepne a cyklus se sepne
5) Režim samosvětelného relé: napájíme CH1 vysokoúrovňový impulsní signál, relé se zavře. Když znovu napájíme vysokoúrovňový impulsní signál, relé sepne)
6) Režim spouštěcího relé: přivádíme signál CH1 na vysokou úroveň, relé se zavře. Po ukončení vysoké úrovně relé sepne.
7) Režim omezeného cyklu 1: na základě funkce 3 zvyšujeme cykly. V tomto režimu jsou T1 a T2 nastavitelné od 0 sekundy do 9999 sekundy, cyklus je volitelný od 1 do 9999krát.
8) Režim omezeného cyklu 2: na základě funkce 4 zvyšujeme cykly. V tomto režimu jsou T1 a T2 nastavitelné od 0 sekundy do 9999 sekundy, cyklus je volitelný od 1 do 9999krát.
Obsah balení:
1x Modul časového zpoždění s relé a LED displejem DC 12V
