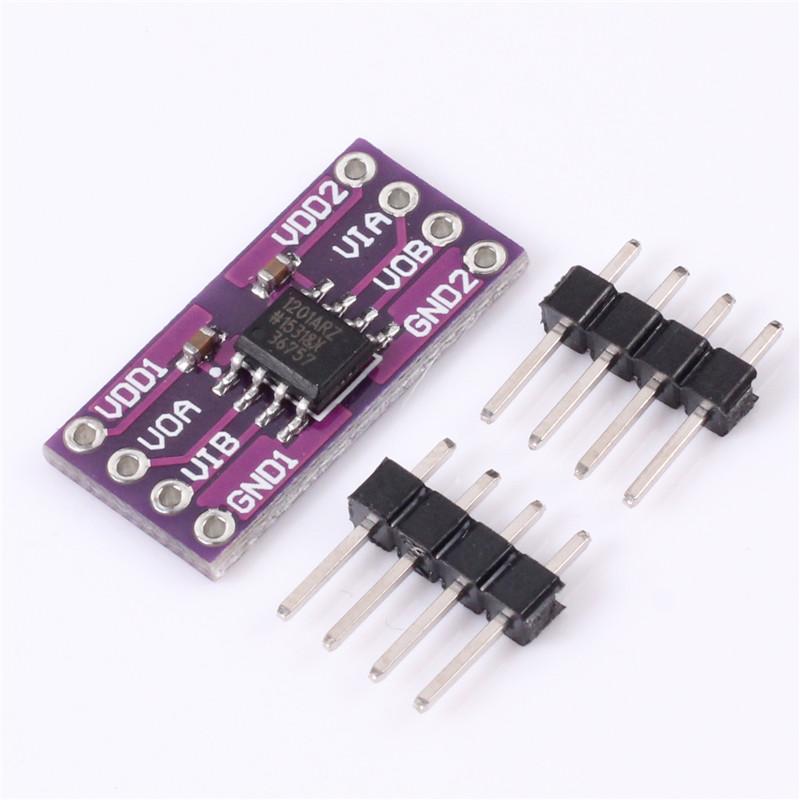

Indukční oddělovač – ADUM1201

Tento modul lze použít pro oddělení signálu jako náhradu za optoizolátor. Integrovaný obvod ADUM1201 funguje díky technologii iCoupler firmy Analog Devices. Kombinuje vysokorychlostní CMOS a monolitický transformátor pro dosažení lepších charakteristik, než běžné optoizolátory.
Modul poskytuje dva na sobě nezávislé kanály.
Specifikace
Pracovní napětí: 2.7V – 5.5V
Integrovaný obvod: ADUM1201 (pouzdro SOIC-8)
Obousměrná komunikace
Spotřeba
Magnetické izolátory s technologií iCoupler spotřebovávají 6-10 krát méně energie než optoizolátory.
Operace při 5V
maximálně 1.1 mA na kanál při datovém toku pod 2 Mb/s
maximálně 3.7 mA na kanál při datovém toku 10 Mb/s
maximálně 8.2 mA na kanál při datovém toku 25 Mb/s
Operace při 3V
maximálně 0.8 mA na kanál při datovém toku pod 2 Mb/s
maximálně 2.2 mA na kanál při datovém toku 10 Mb/s
maximálně 4.8 mA na kanál při datovém toku 25 Mb/s
Obsah balení
1x Magnetický izolátor ADUM1201
